廢玻璃粉生產(chǎn)設(shè)備

       廢玻璃回收與加工有錢賺么？作為廢玻璃纖維粉加工設(shè)備廠家，桂林鴻程廢玻璃磨粉機小編經(jīng)常接到客戶咨詢廢玻璃回收與加工項目。今天就為大家詳細(xì)介紹一下廢玻璃粉生產(chǎn)設(shè)備在廢玻璃回收與加工途徑中的應(yīng)用。

       廢玻璃是一種無法通過焚燒、無法在填埋中自然降解且無法采用一般的物理、化學(xué)方法加以分解和處理的廢棄物。事實上，包括我國在內(nèi)的世界上許多國家都十分重視對廢玻璃的回收與利用，并不斷探索其回收利用的新技術(shù)、新途徑。廢玻璃回收與加工主要是將被污染的廢玻璃收集起來后集中進行處理得到合格的可以使用的廢玻璃。廢玻璃回收與加工工藝過程為首先清洗被污染的玻璃，其次按要求進行破碎到合適的粒度，再剔出廢玻璃中摻雜的金屬、石塊、泥土、陶瓷等雜物，最后進行顏色的分選，將不同顏色的廢玻璃分開堆放，進行回收使用。那么，廢玻璃回收利用途徑有哪些呢？

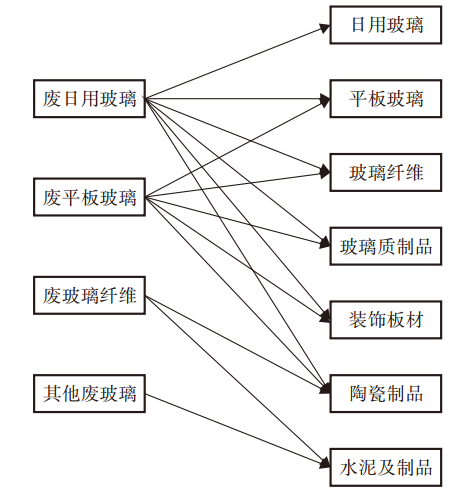

       廢玻璃回收與加工方法目前比較成熟。比如廢玻璃經(jīng)過分類檢選和加工處理后，可作為玻璃生產(chǎn)的原料用于對原料質(zhì)量和化學(xué)成分、顏色要求低的玻璃制品的生產(chǎn)，如有色瓶罐玻璃、玻璃絕緣子、空心玻璃磚、槽形玻璃、壓花玻璃和彩色玻璃球等玻璃制品；可加工成為泡沫玻璃、實心玻璃微珠、硅微晶玻璃復(fù)合材料、玻璃馬賽克等玻璃質(zhì)制品；還可作為石英石板材、人造大理石、人造崗石等建筑材料的主要添加材料。

廢玻璃回收與加工途徑一：廢玻璃用于瀝青道路的填料

將回收的廢玻璃用于瀝青道路的填料，可將玻璃和石子、陶瓷材料混合使用；無需在顏色上進行分選；將玻璃廢品和垃圾的處理場地設(shè)在修路設(shè)備的附近，能節(jié)約填料運費等。用玻璃作為道路的填料比用其它材料可減少車輛橫向滑翻的事故；光線的反射合適；路面磨損情況良好；積雪溶化變快，適于氣溫低的地方使用等。

廢玻璃回收與加工途徑二：用廢玻璃代替巖石骨料

美國把大量廢玻璃應(yīng)用在建筑工業(yè)中，如用廢玻璃代替巖石骨料、各種磚的粘土材料和水泥塊產(chǎn)品的骨料，用玻璃粉代替粘土磚里的粘土礦物組分，它可作為助熔劑，通常，玻璃能增加粘土磚耐風(fēng)化程度和粘土磚的強度，當(dāng)玻璃作助熔劑時，可降低燒成溫度，節(jié)省能量，減少成本，增加磚產(chǎn)量50%。歐洲的一些制磚廠已經(jīng)用玻璃取代了較昂貴的助熔劑長石。

廢玻璃回收與加工途徑三：廢玻璃應(yīng)用于混凝土

美國把廢玻璃應(yīng)用于混凝土中，許多研究表明含有35%玻璃磚石的混凝土，已達到或超出美國材料測試協(xié)會頒布的抗壓強度、線收縮、吸水性和含水量的最低標(biāo)準(zhǔn)，雖然某些高堿水泥能侵蝕玻璃骨料，但是已有許多方法可以解決該問題。

廢玻璃回收與加工途徑四：用碎玻璃生產(chǎn)貼面材料

美國西加爾陶瓷材料公司在20世紀(jì)80年代就研制成功了用碎玻璃生產(chǎn)大小為2 cm2、厚4 mm的五顏六色貼面材料，頗受顧客歡迎。工藝過程是：先將碎玻璃壓碎，碾成直徑1mm的粉粒，然后將粉粒同所需色彩的有機顏料混合，置入模具冷壓成要求的形狀，再將坯料放入加熱爐，加熱到使坯料表層的每一顆粉粒軟化，顆粒之間相互熔接在一起為止，由于只需使坯料表層的玻璃粉粒軟化，因而加熱溫度僅需750℃即可。該產(chǎn)品是建筑物極好的貼面材料，也可用于裝飾品和某些設(shè)備，該工藝過程簡單，耗能少，生產(chǎn)成本低。

廢玻璃回收與加工途徑五：用碎玻璃生產(chǎn)玻璃微珠

在國外用碎玻璃生產(chǎn)玻璃微珠做路標(biāo)反射材料這一工藝十分普遍，幾乎所有微珠都是用100%碎玻璃做的，據(jù)報道，美國是世界上采用碎玻璃生產(chǎn)玻璃微珠做路標(biāo)反射材料最早國家之一，每年用來做玻璃微珠的碎玻璃消耗在5萬t以上。

據(jù)日本媒體報道，日本一廠家開發(fā)出一種遇色變光的玻璃微珠。其制造方法是將回收的廢玻璃瓶破碎形成顆粒狀后，利用著色粘接劑著色并采用熒光發(fā)色、蓄光性夜光技術(shù)制成馬賽克或造型物。當(dāng)制品遇到光后隨著光照射角度、照度的變化，色彩會發(fā)生夢幻般變化。

廢玻璃回收與加工途徑六：用碎玻璃生產(chǎn)玻璃棉

美國加利福尼亞的歐文斯康寧玻璃纖維廠是美國的一座大型玻璃棉生產(chǎn)廠家，它多年來已經(jīng)成功地使用50%碎玻璃來生產(chǎn)玻璃棉，使用碎玻璃生產(chǎn)玻璃棉只需要較少的原料和能源。歐文斯康寧發(fā)現(xiàn)，使用碎玻璃生產(chǎn)玻璃棉可節(jié)省60%二氧化硅和40%的純堿，節(jié)省能耗10%。

廢玻璃回收與加工途徑七：碎玻璃用于農(nóng)業(yè)生產(chǎn)

碎玻璃可用來改進排水系統(tǒng)和水分分布，從而改善農(nóng)業(yè)土壤條件，將碎玻璃加工成直徑為1.4～2.8 mm的小顆粒，用有機物處理，使其表面附上一層極薄的有機物質(zhì)，如與親水物質(zhì)按一定比例混合，施于干旱的農(nóng)田后以保持土壤中的水分；與憎水物質(zhì)按一定比例混合，施于雨水多的農(nóng)田后起到滲水作用，減少水分在植物根部的浸泡時間。

廢玻璃回收與加工途徑八：利用廢玻璃生產(chǎn)泡沫玻璃

美國、加拿大及歐洲等國都利用廢玻璃生產(chǎn)泡沫玻璃。把廢玻璃粉碎后，加入碳酸鈣、碳粉一類發(fā)泡劑及發(fā)泡促進劑，混合均勻，裝入模子，放入爐內(nèi)加熱，玻璃在軟化溫度的條件下，摻加發(fā)泡劑形成氣泡，制成泡沫玻璃，經(jīng)出爐、脫模、退火、鋸成標(biāo)準(zhǔn)尺寸。

廢玻璃回收與加工途徑九：廢玻璃制微晶玻璃

東京都立產(chǎn)業(yè)技術(shù)研究所成功開發(fā)出利用玻璃瓶碎玻璃等城市廢棄物生產(chǎn)微晶玻璃的再生技術(shù)。微晶玻璃的組成中玻璃瓶碎玻璃和混凝土淤渣占95%以上，再混合以控制結(jié)晶生成方向的硫化鐵、硫酸鈉、石墨。據(jù)資料介紹，通過玻璃化工序和結(jié)晶化工序進行制造，首先調(diào)合原料，然后再加熱到1450℃，在退火過程中生成微晶玻璃。這種結(jié)晶是硅灰石形式，抗彎強度約28 MPa，是大理石的1.65倍，耐酸性約8倍，可作為建材使用。

廢玻璃回收與加工途徑十：利用廢玻璃生產(chǎn)吸音板

日本的新日鐵化學(xué)公司利用廢玻璃生產(chǎn)出硬質(zhì)吸音板。與以前一般陶瓷系硬質(zhì)吸音板相比，不僅價格降低一半，重量減輕，而且強度得到提高。該板是利用廢玻璃制輕質(zhì)球形顆粒而制成的。每平方米重5～10 kg，重量是一般瓷系硬質(zhì)吸音板的25%～35%，抗彎強度提高了一倍，吸音性能卻相同。

廢玻璃回收與加工途徑十一：廢汽車玻璃用于瓷磚

日本豐田汽車公司與瓷磚制造廠家——伊奈制陶公司共同開發(fā)出從廢汽車處理后的廢棄物中分離出碎玻璃的技術(shù)。將碎玻璃粉碎加工成粒徑20微米的玻璃粉，以3%的比率摻入瓷磚原料中，在1200℃中燒成瓷磚。此時瓷磚的抗彎強度為33.34 MPa，比以前的提高了10%，并可使瓷磚變薄。

廢玻璃回收與加工途徑十二：廢棄玻璃生產(chǎn)建筑涂料

日本常總木質(zhì)纖維板公司成功開發(fā)出一種混有碎玻璃的廉價涂料，現(xiàn)已應(yīng)用于道路、建筑物、居室墻壁、門用涂料等方面。使用這種混有碎玻璃涂料的物體，如受到汽車燈或陽光照射就能產(chǎn)生漫反射，具有防止事故發(fā)生和裝飾效果好的雙重效果。其生產(chǎn)方法是將回收的廢棄空玻璃瓶破碎，磨去棱角加工成安全的邊緣，成為與天然砂粒幾乎相同形狀的碎玻璃，然后與數(shù)量相等的涂料混合均勻而制成。

       廢玻璃如果只做低級回收，只需破碎到2-20mm粒度即可進行熔煉，但要實現(xiàn)高值化再生利用，則需要用到廢玻璃粉生產(chǎn)設(shè)備。如生產(chǎn)玻璃纖維、土壤改良、人造崗石等，將廢玻璃通過廢玻璃粉生產(chǎn)設(shè)備加工成玻璃粉，可提高廢玻璃回收與加工價值。桂林鴻程是生產(chǎn)廢玻璃粉生產(chǎn)設(shè)備的廠家，我們生產(chǎn)的HCQ系列改進型磨粉機，可加工80-400目廢玻璃微粉，產(chǎn)量較普通廢玻璃粉碎機能得到大大提升，是廢玻璃回收與加工的理想設(shè)備。如果您有需求，歡迎給我們來電了解設(shè)備詳情，聯(lián)系電話：18878317066 蔣工。
